南京微盟电子有限公司（Nanjing Micro One Electronics Inc.）日前推出一款高性能的PWM调制的电源管理IC－ME8263，该芯片是专门为高性价比的中小功率电源适配器设计的AC/DC开关电源控制器。ME8263具有较低的待机功耗、较低的EMI(带频率抖动)及较高的效率。
ME8263内部包含了5V内置电源电路，基准电路，振荡器电路，反馈电路，频率抖动电路，前沿消隐电路， MOS管驱动电路，过压保护电路，过载保护电路，PWM控制电路。
ME8263的封装脚位图
ME8263的管脚说明

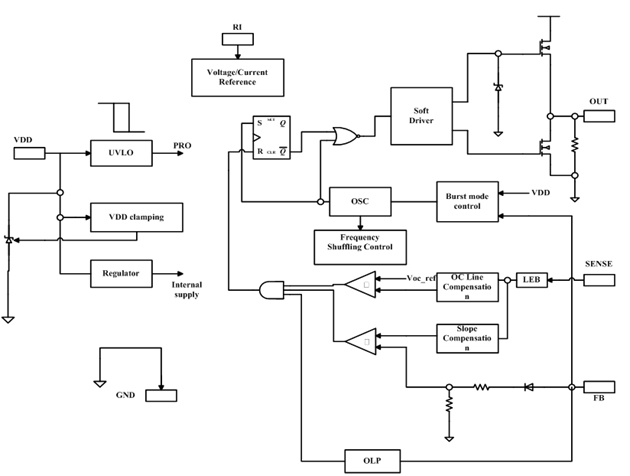

ME8263的内部结构图
ME8263的特性及优势
ME8263 的启动电流低至1uA，可有效地减少系统启动电路的损耗，缩短系统的启动时间。
ME8263内置的频率抖动设计可以很有效的改善系统的EMI特性，同时可以降低系统的EMI成本。
ME8263在系统工作在空载或者轻载的时候，进入间隙工作模式，有效降低系统空载和轻载时候的功耗。
ME8263内置斜坡补偿电路，可以有效改善连续模式下的环路稳定性，防止偕波振荡，减少输出纹波。
ME8263采用图腾结构驱动输出，可直接驱动MOSFET。同时芯片还内置了一个18V的驱动输出嵌位电路，防止由于某种原因导致系统驱动输出电压过高使MOSFET的栅极击穿。另外芯片设计时对驱动进行了软驱动优化处理，改善系统EMI。
ME8263内置LEB前沿消隐功能，可以为系统节省一个外部的R-C网络，降低系统成本。
ME8263集成了完善的保护功能模块，包括：环路电流限制（OCP）、过载保护（OLP）、输入过压嵌位、驱动过压嵌位、欠压锁定（UVLO）等。
ME8263的典型应用方案
ME8263能广泛应用在各种中小功率AC/DC开关电源方案中，比如机顶盒电源，小功率PC电源等。

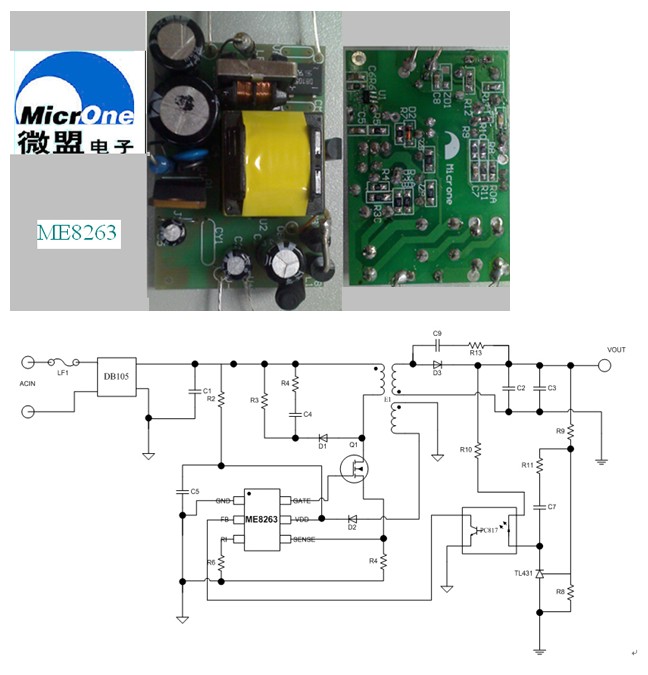

ME8263典型应用电路
