电源管理IC供应商南京微盟电子有限公司（Nanjing Micro One Electronics Inc.）日前成功推出一款高性能免滤波器单声道D类音频功放ME5103。ME5103 是一款输出功率为3W的免滤波器差分输入D类功率放大器，具有较高的电源抑制比（PSRR）和抗干扰能力。高达92%的效率和极小的PCB面积，使得ME5103成为手机等便携式产品的理想选择。免滤波器调制结构使得外围器件大大减少，减小了PCB面积，具有了较低的系统成本，并且应用简单化。ME5103还具有短路保护和过热保护功能，提高了芯片的可靠性。ME5103采用9-ball WCSP封装。
9 Ball WCSP Top View
ME5103的主要特性及优势：
极小的EMI（电磁干扰）：-1dB better than FCC class-B@300MHz
在输出功率1W，负载电阻8Ω时，效率高达92%
关断电流ISD< 1uA
优异的Pop-click杂音消除电路
负载为4Ω 电源电压5V时，输出功率3W@10% THD
免滤波器，极少的外接器件数目
电源电压范围：2.5V to 5.5V
具有短路及过热保护功能
极小的封装类型: 1.45mmX1.45mm WCSP9

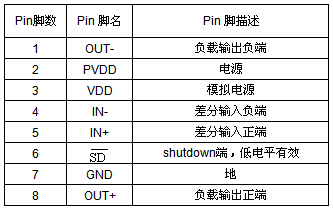

引脚功能描述：
原理结构：
ME5103是一款PWM型免滤波器D类音频功率放大器，该功率放大器采用频率为250kHz的双边三角波为载波的PWM调制方式，内部设有前置运算放大器、振荡器、脉宽调制比较器、功率输出电路、过温保护、欠压保护、短路保护等电路。
内部电路功能参考框图：

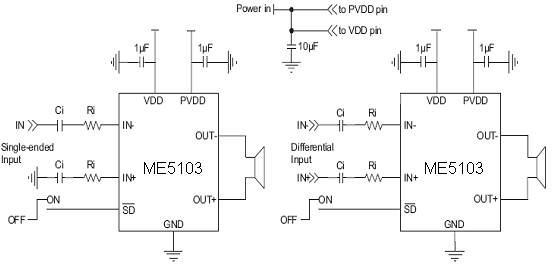

ME5103 典型应用
