在直放站系统中，数字中频板以及功放模块占整机成本的主要部分，从此处降成本必然立竿见影。DXY鼎芯整合原厂资源，如NXP的LDMOS/ADC/DAC以及MuRata的高Q电容、Johanson的功率负载/衰减片、Isola的高频板材、Yantel的温度补偿衰减器/电桥/耦合器、亚光的射频开关等，力争解决客户的成本压力。
NXP高性价比DAC1405D750、DAC1408D750、ADC111XD125可完全满足当前应用的需求。DAC1405D750是一颗14位双通道DAC，可以进行4倍或8倍插值，插值之后最大速率可以达到750MSPS，适用于多载波发射机的设计，功能与AD9788,DAC5688一样，自带NCO，内嵌PLL以及内部信号处理方便设计使用。NXP DEMO测试结果表明SFDR在Fs=737.28MSPS@153.6Mhz时为84dbc, IMD3在78dbc之上，NSD小于-155dbm/Hz，其性能非常优异，尤其表现在SFDR、IMD3以及功耗上面。这些指标无疑能够很大程度满足设计需求。DAC1405D750因其内部结构可满足当前多载波宽带功放DPD的应用，对于当前主流的功放的DPD方案完全可以完美考虑到IMD5。
DAC1408D750是一颗具有JESD204A串口的双通道14位DAC，特性与DAC1405D750一致。创新的采用了JESD204A串口，大幅减少了数据线的数量，直接减少PCB层数，缩小面积。 另外因串口自身特性，布线设计简洁，最大程度避免了Crosstalk的发生，给产品的EMI/SI设计带来好处。
实验室测试DAC1405D750结果如下：
图1：Fo=153.6Mhz,X4,Fs=737.28MSPS.PLLoff IMD3=78dbc
图2：Fo=2120Mhz,Fs=737.28MSPS,IMD3>=79dbc

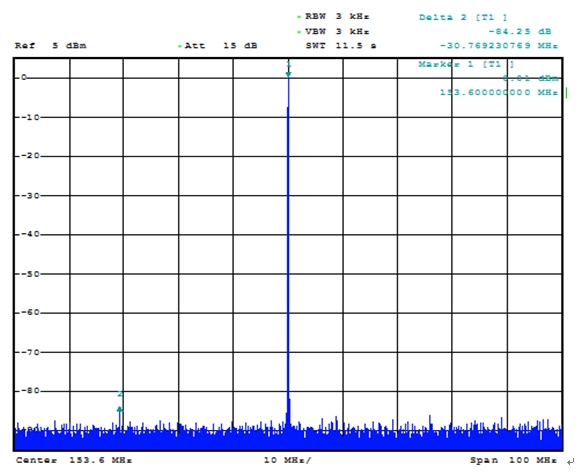

图3：Fo=153.6Mhz,Fs=737.28MSPS,SFDR=84dbc
图4：Fo=2141Mhz(AQM)，Fs=737.28MSPS，SFDR=81dbc
图5：Fo=153.6Mhz,Fs=737.28MSPS,4载波WCDMA，ACPR>=68.5dBc
总之，NXP提供的DAC1405D750等数据转换器可完全满足当前应用需求，同时价格有很大优势，使之成为当前市场打造低成本方案的首选。NXP数据转换器的优良性能也可满足其他通信应用如Femto cell基站、RRU、 TETRA等的需求, 也可满足高速数据采集， 医疗电子等应用需求
