关于 MJT
MJT是多P／N结技术，它的驱动电压要比常规的LED的驱动电压高。市场上的高压LED实际上是许多LED芯片串并联而成，电路设计复杂，MJT则采用多junction 技术集成在同一芯片中，从而得到不同的电压值。
MJT优点
1.简化电路提高效率，显著降低系统成本
2.LED P/N结之间不需要金线电气连接，避免产生诸如爆米花效应等各种质量问题
3.对于有尺寸限制的应用非常有效，例如最小化电路达30%的A19球泡应用
4.仅有1个芯片的多种电压适用性
5.LED junction数量可以根据电压和效率需要进行优化
6.易于设计从交流到直流操作的应用
7.对效率在88%的8w灯泡应用成本比较
- 8W应用的100mA直流LED：28个芯片 + 电源
- 8W应用的20mA MJT LED：21个芯片 + 电源（30%组件减少）
LED数量更少- 电路简化- 尺寸更小- 费用更低
MJT5630 照明解决方案介绍
MJT5630是运用多结技术开发而成的高压贴片LED，封装尺寸为5.6x3.0x0.75mm。
获得能源之星认证，具有高光效、高可靠性的一款产品。
主要应用于球泡灯，蜡烛灯等，优势在于：
1.可以采用一般开关电源驱动方案，降低系统成本及外围元器件参数
2.采用线性方案可以做成模块形式，省出驱动空间
460lm 球泡灯应用建议：
1.设计方案要求
Voltage：200-240V
Power：6.5 Max
Luminous flux ：460 lm
Beam angle ：270°Min
CRI：80 Min
CCT：3000K
2.设计方案概述
LED：12 PCS SAW8KG0B
二次光学：采用反光杯方式
驱动方式：建议采用线性恒流或BUCK型驱动
灯泡外壳：建议采用高透光型PC吸塑泡
灯体散热：建议采用导热塑料
3.光学结构
发光杯+吸塑灯泡
4.PCB布局
外圈8pcs，间距32mm；内圈4pcs，间距17mm

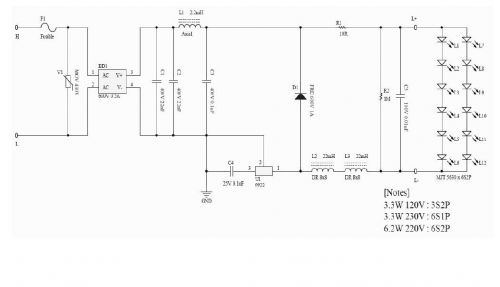

5.建议驱动方式
MJT LED 驱动方式1（LDO型）
MJT LED 驱动方式2（buck型）
6.注意事项
1）反光杯必须采用高反射材料，要求反射率必须大于95%
2）当驱动方式采用线性恒流（LDO）的方式时，必须有效解决驱动电路线性驱动IC或MOS管的散热问题
3）MJT LED 的驱动方式都是属于非隔离方式，如果采用金属外壳，必须有效解决绝缘的问题
